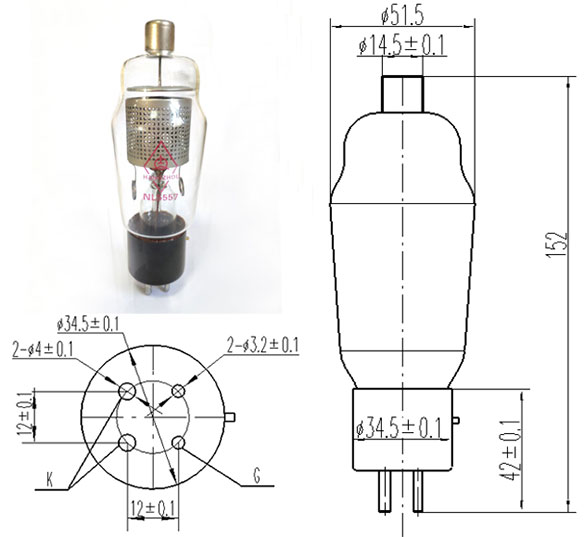

NL-5557型闸流管
NL-5557
NL-5557型闸流管是玻璃结构，直热式氧化物阴极，自然冷却充汞型闸流管，主要用于中小型功率高频设备的保护，防火花电路中，品质稳定，可靠性高。
主要参数1：
|
一般性能和机械性能 |
参数 |
单位 |
|
重量 |
100 |
g |
|
高度 |
≤152 |
mm |
|
安装位置 |
垂直管座向下 |
|
|
环境温度 |
5至50 |
℃ |
|
冷却条件 |
自然冷却 |
|
|
寿命 |
≥500 |
h |
|
电参数 额定值 |
额定值 |
单位 |
|
灯丝电压 |
2.5 |
V |
|
灯丝电流 |
5 |
A |
|
管压降 |
10 |
V |
|
阳-栅极电容 |
1.8 |
pf |
|
正向阳极峰值电压 |
2500 |
V |
|
反向阳极峰值电压 |
5000 |
V |
|
平均阳极电流 |
0.5 |
A |
|
峰值阳极电流 |
40 |
A |
|
着火电压 |
100至500 |
V |
|
零板流 |
10 |
A |
|
电离时间 |
10 |
μS |
|
消电离时间 |
1000 |
μS |
|
频率 |
25 |
Hz |
主要参数3
|
电参数 极限值 |
最小值 |
最大值 |
单位 |
|
灯丝电压 |
2 |
3 |
V |
|
灯丝电流 |
4.5 |
5.5 |
A |
|
阳极电压 |
|
2500 |
V |
|
阳极电流 |
0.5 |
40 |
A |
典型工作状态：
|
灯丝电压 |
2.5 |
V |
|
灯丝电流 |
5 |
A |
|
栅极电压 |
-15 |
V |
|
阳极电压 |
1000 |
V |
